DIY Power Box: Jak zbudowałem profesjonalną skrzynkę zasilania na kajak i ponton czy łódź wędkarską?

Czas na zimowe projekty

Przerwa świąteczna to dla nas, wędkarzy, trudny czas bez wody, ale idealny moment na warsztatowe udoskonalenia. Wykorzystując wolne dni, postanowiłem rozwiązać odwieczny problem zasilania elektroniki na małych jednostkach pływających.

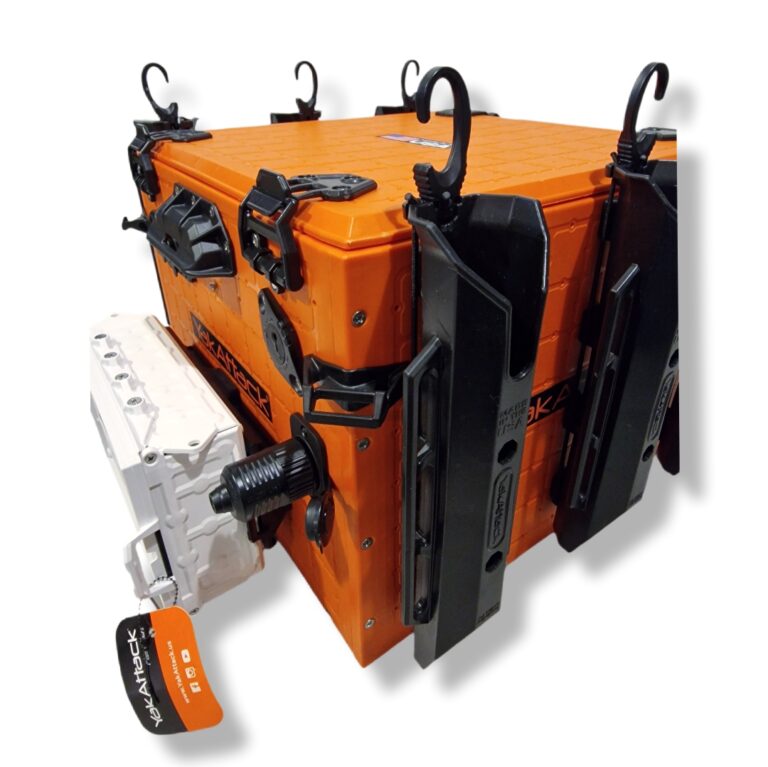

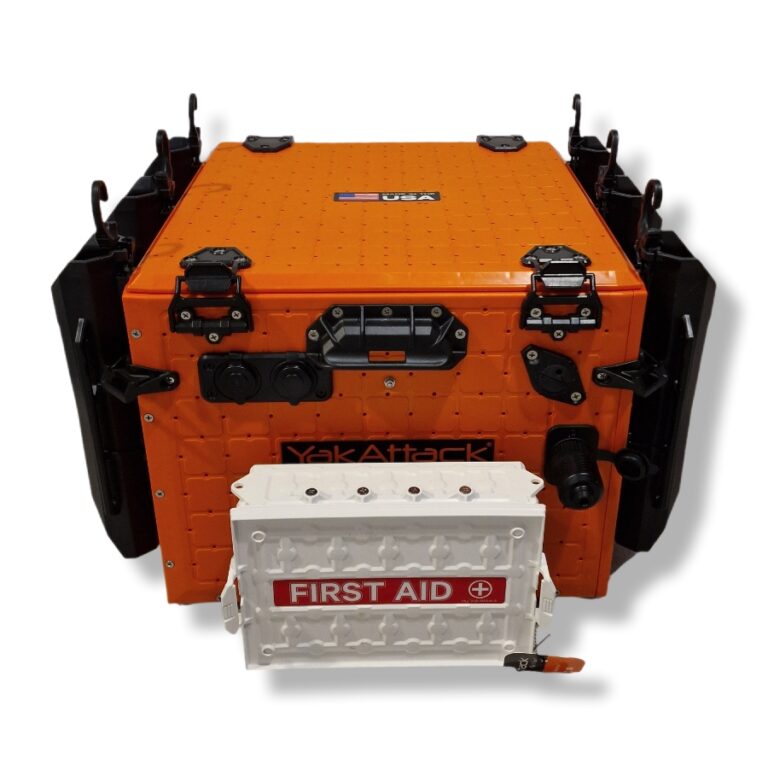

Mój cel był jasny: stworzyć mobilną skrzynkę zasilania (Power Box), którą będę mógł łatwo przenosić między pontonem a kajakiem wędkarskim. Musi być pancerna, wodoodporna i niezawodna. Oto jak to zrobiłem i jakich komponentów użyłem, aby służyła mi przez lata.

Kultowa skrzynka YakAttack BlackPak Pro

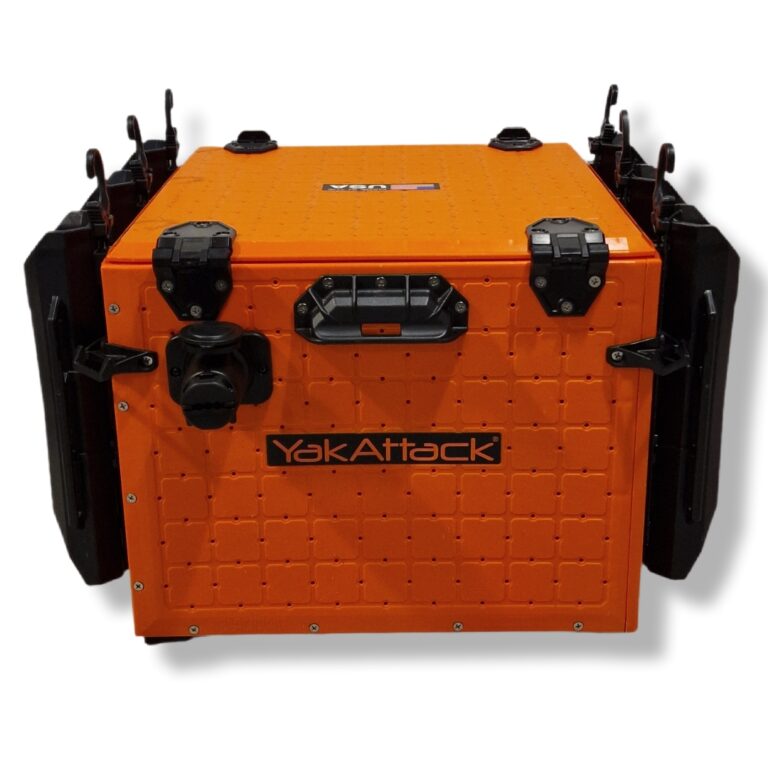

Jako fundamentu użyłem sprawdzonego rozwiązania – skrzynki YakAttack BlackPak Pro w rozmiarze 16×16 cali. Dlaczego akurat ta?

- Modułowość: Dzięki systemowi GridLoc mogę ją dowolnie rozbudowywać.

- Pojemność: Bez problemu mieści dwa akumulatory LiFePO4 (które są lekkie i wydajne) lub jeden akumulator i spory zapas pudełek z przynętami.

- Stabilność: Jest zaprojektowana specjalnie pod kajaki wędkarskie, posiada też wbudowane uchwyty na wędki.

To nie jest zwykły plastikowy pojemnik – to baza operacyjna.

Niezawodne złącza Marinco

Wiedziałem, że instalacja elektryczna na wodzie nie wybacza błędów. Tanie zamienniki rdzewieją i przerywają w najmniej odpowiednim momencie. Dlatego postawiłem na amerykańską jakość od Marinco – standard w branży marine.

1. Zasilanie ogólne i echosonda

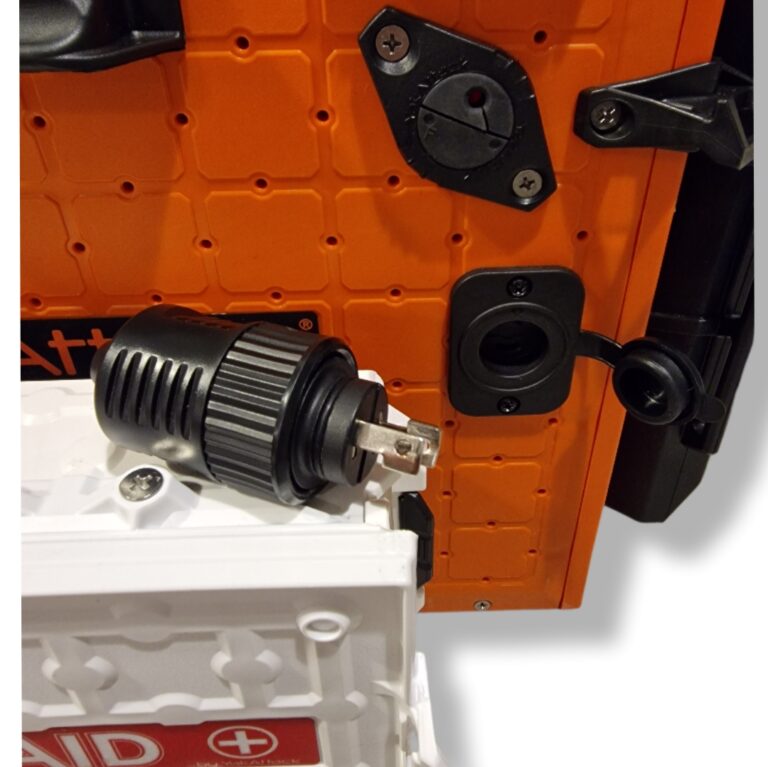

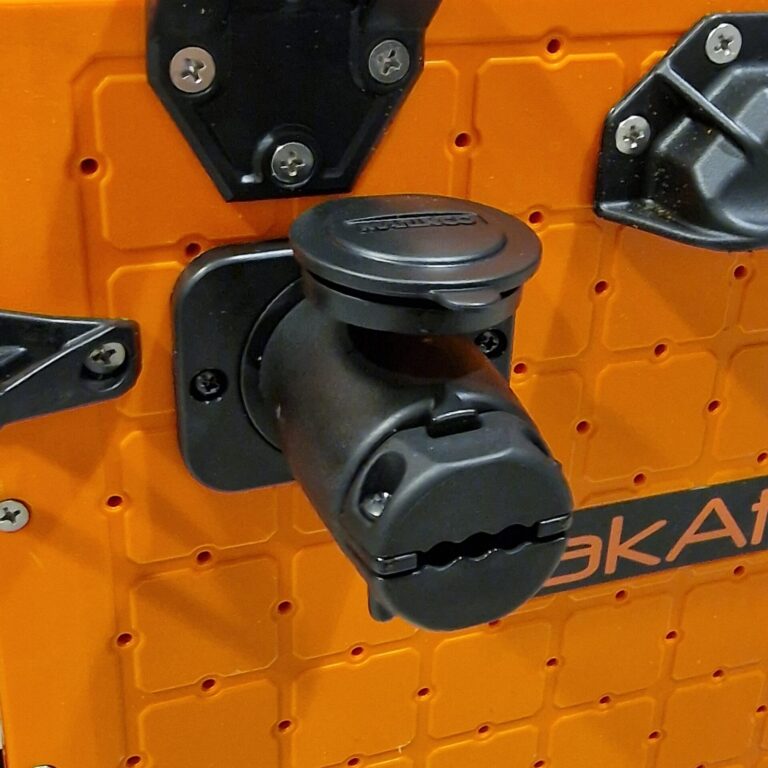

Na pierwszy ogień poszło gniazdo Marinco 12VCPS2 (ConnectPro). To 2-żyłowy zestaw wtyk + gniazdo z systemem blokady (wtyczka nie wypadnie na fali). Gniazdo obsługuje napięcie do 40A. W takiej skrzynce posłuży do:

- Zasilania echosondy,

- Szybkiego ładowania akumulatora bez wyjmowania go ze skrzynki,

- Obsługi mniejszego silnika elektrycznego (np. do 55 lbs).

2. Działo kalibru ciężkiego: Silnik Trollingowy

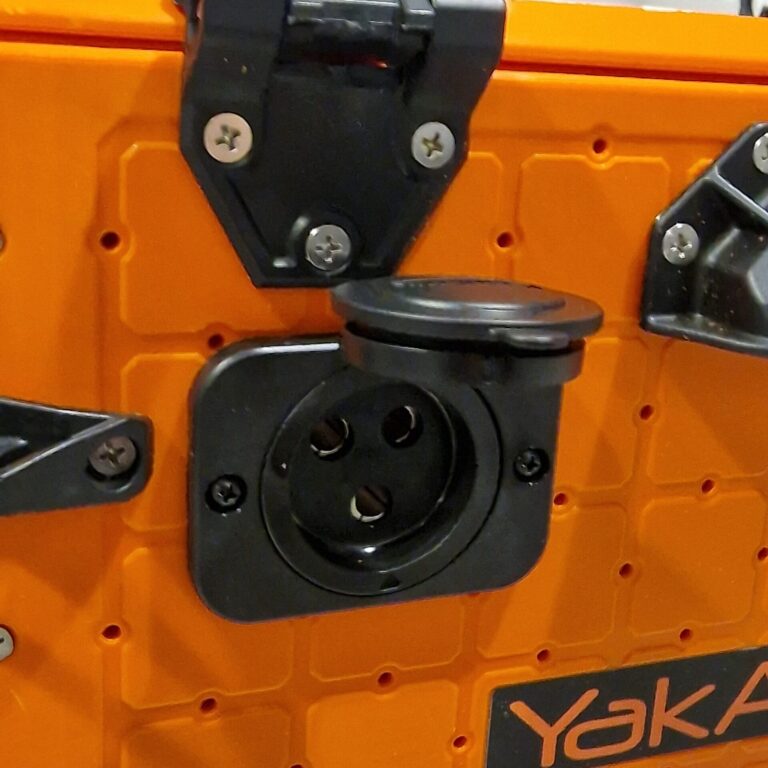

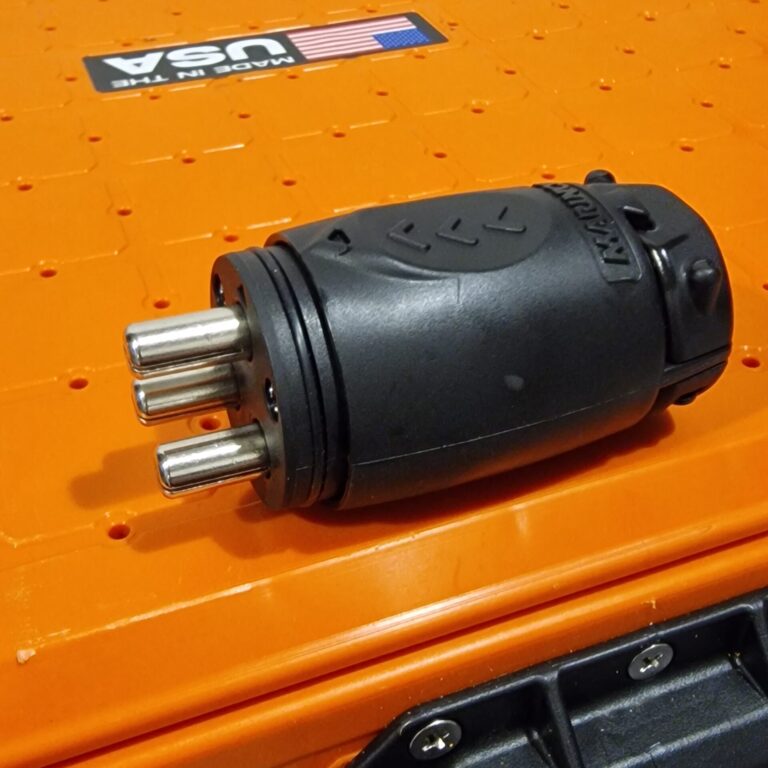

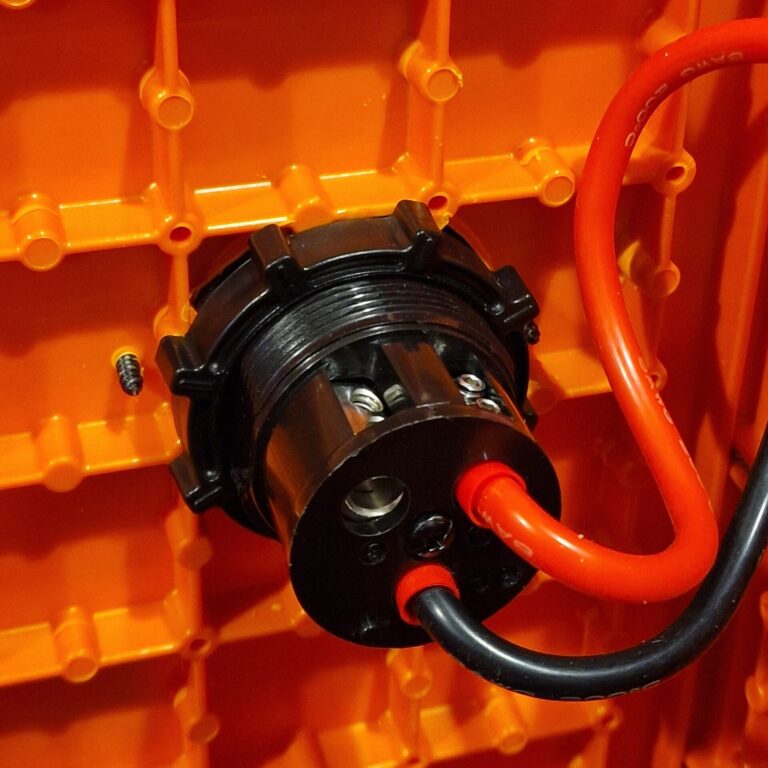

Do obsługi głównego napędu – w moim przypadku silnika Minn Kota Terrova 55 lbs – wybrałem gniazdo Marinco 12VCPS3. To potężne złącze dedykowane do silników trollingowych, wytrzymujące obciążenie aż 70A. Identyczne gniazdo zamontowałem na platformie dziobowej mojego pontonu, co daje mi pełną kompatybilność sprzętu.

3. Centrum multimedialne

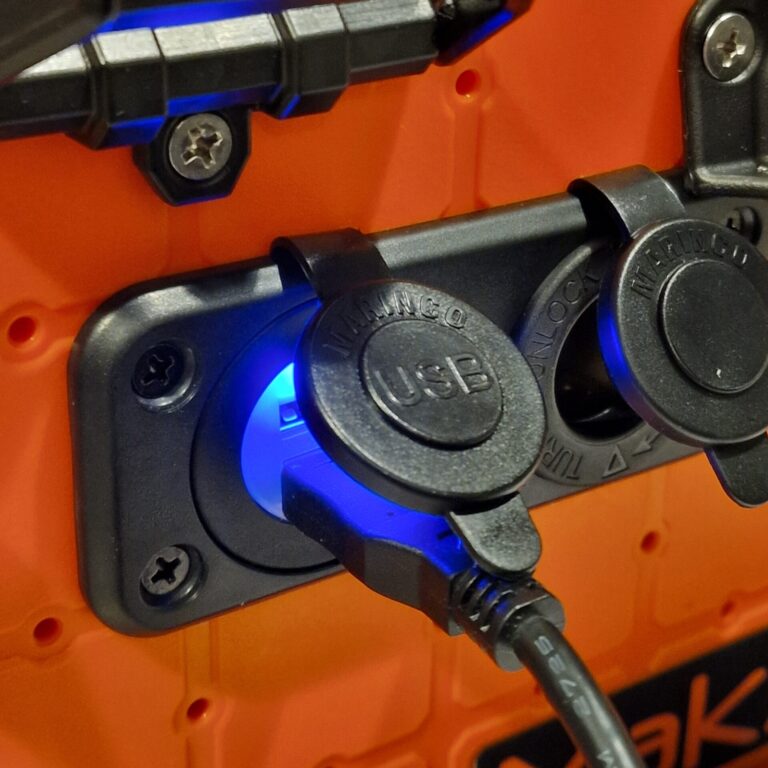

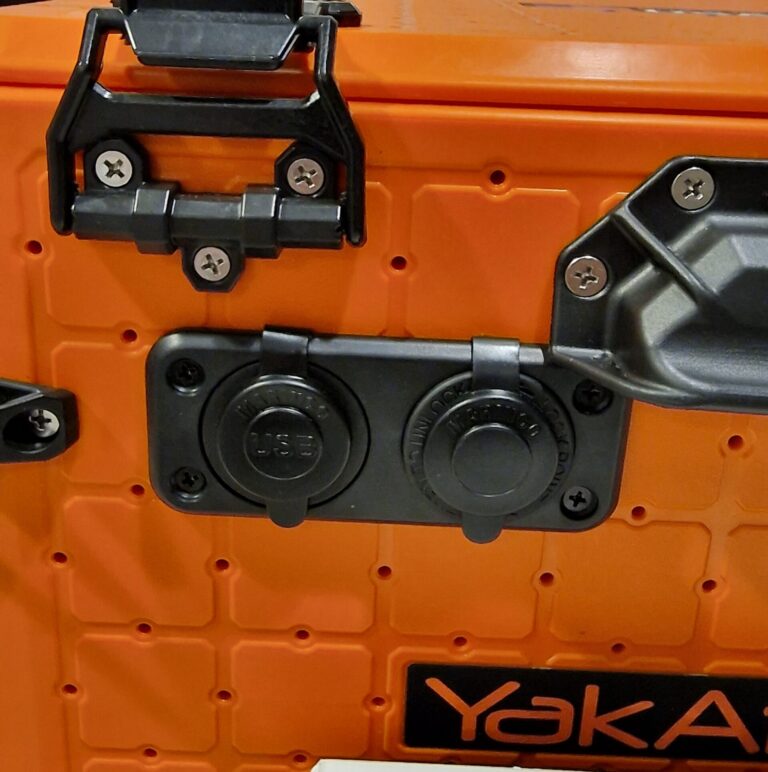

Nie mogło zabraknąć ładowania akcesoriów. Zamontowałem podwójny panel Marinco 12VCOMBO SeaLink. To połączenie gniazda zapalniczki 12V i ładowarki USB. Dzięki temu naładuję telefon, kamerę sportową czy podłączę szperacz podczas nocnych poszukiwań sandaczy.

Bezpieczeństwo to podstawa: Blue Sea Systems

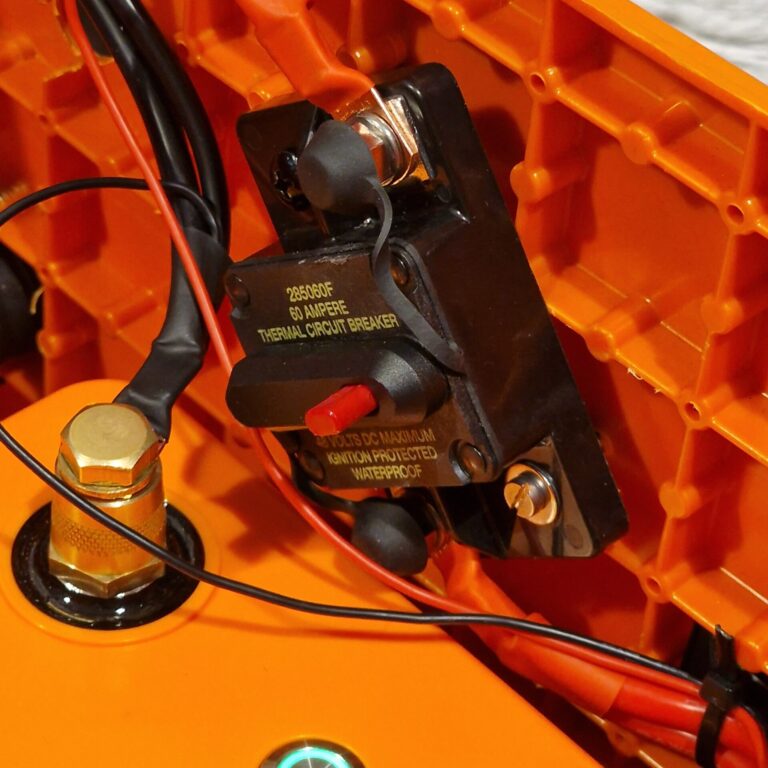

Najczęstsza awaria na wodzie? Przepalony bezpiecznik, którego nie ma jak wymienić. Aby tego uniknąć, zastosowałem bezpiecznik automatyczny Blue Sea Systems 285-Series (60A).

Pełni on dwie funkcje:

Zabezpiecza instalację przed zwarciem.
Działa jak główny wyłącznik prądu (hebel).

Marka Blue Sea Systems to absolutny top. Tanie bezpieczniki automatyczne z portali aukcyjnych potrafią się same rozłączać pod wpływem wstrząsów lub temperatury – tutaj liczę na pełną bezawaryjność.

Sprytne zarządzanie kablami

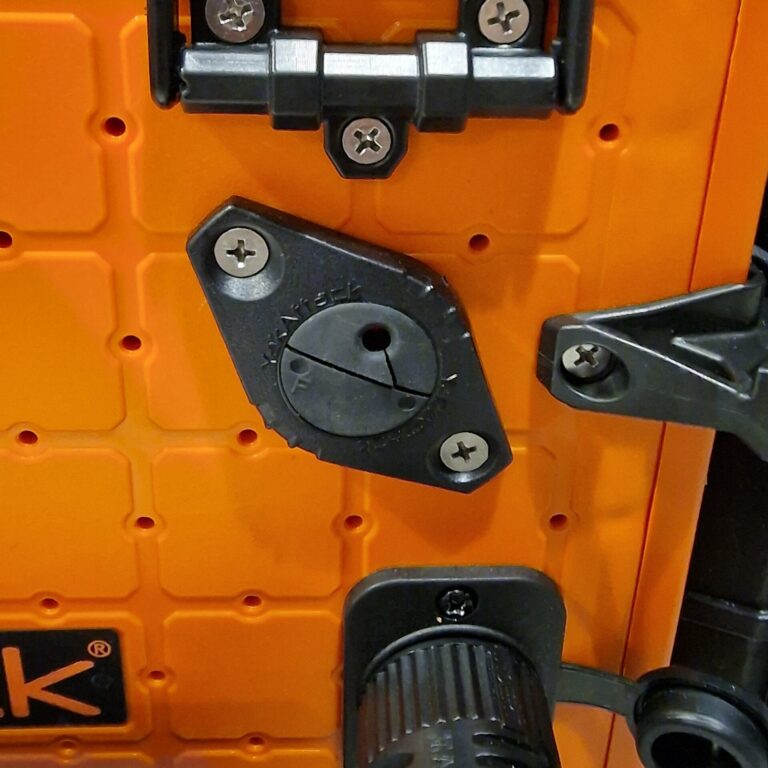

Częstym problemem jest wyprowadzenie kabla przetwornika (np. od systemów Live), którego wtyczka jest za duża, by przejść przez dławik, a kabla nie chcemy rozcinać. Rozwiązaniem jest przelot YakAttack GridLoc Through Hull Wiring Kit (12EMS-1003). Pozwolił mi on zapakować moduł Black Box do środka skrzyni i estetycznie wyprowadzić przewody na zewnątrz.

Okablowanie i montaż – Zrób to sam!

Do połączeń użyłem wyłącznie przewodów cynowanych w otulinie silikonowej. Zwykła miedź w warunkach wilgoci szybko śniedzieje, co powoduje spadki napięcia. Silikon zapewnia też elastyczność w niskich temperaturach.

Specyfikacja użytych przewodów (standard AWG): Grubości (AWG 8, 12, 20) dobrałem precyzyjnie pod obciążenie gniazd.

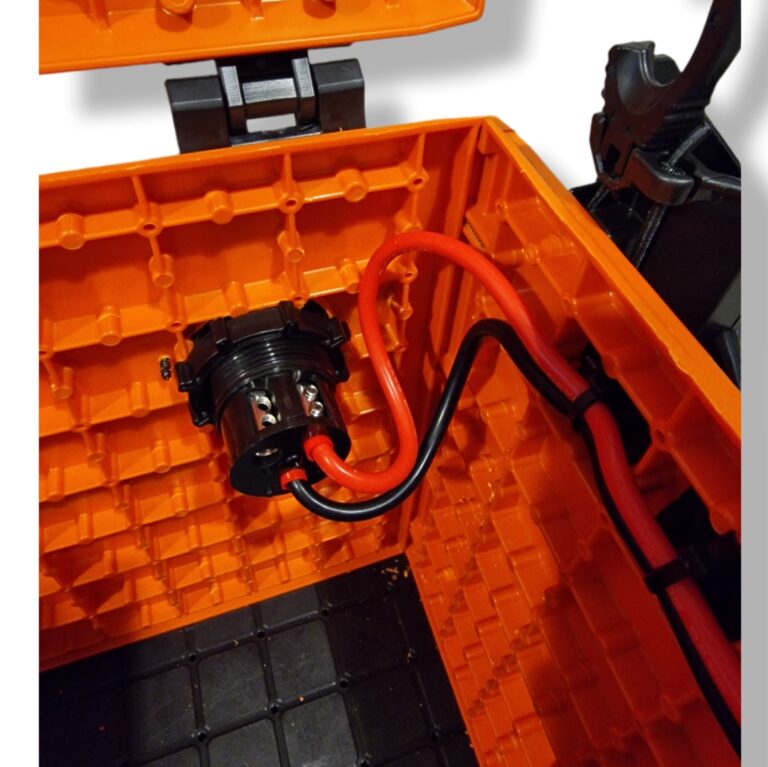

- Główny tor prądowy: Czerwony/Czarny 8 AWG (zakończone oczkami 6mm przy bezpieczniku i 8mm przy akumulatorze).

- Średnie obciążenie: 12 AWG (dla gniazd 40A).

- Akcesoria: 20 AWG (dla USB i gniazdo zapalniczki).

Wszystkie końcówki zostały profesjonalnie zakute. Ważna informacja: Jeśli nie macie odpowiedniej zaciskarki do grubych kabli, w KompasBoats.pl chętnie pomożemy Wam przygotować gotowe przewody na wymiar!

Podsumowanie

Całość montowałem przy użyciu wiertła stopniowego (choinka), a śruby montażowe były w zestawie z gniazdami Marinco. Instalacja jest prosta, zajmuje niewiele miejsca, a wnętrze skrzynki pozostaje przejrzyste i schludne.

To rozwiązanie, które łączy estetykę z „pancerną” użytecznością.

Chcesz zobaczyć to na żywo? Gotową skrzynkę Power Box będziemy prezentować na targach na stoisku KompasBoats.
